Twins : Faut-il en faire un plat ?

Les bicylindres parallèles et horizontaux sont presque une exception dans l’histoire. Pourquoi ? … c’est ce dont il est question ici en commençant par les deux premiers du genre la Hildebrand & Wolmuller en 1894 et la Moto-Bécanette Spada en 1922, véritable ancêtre des fameux Rumi des années 50..

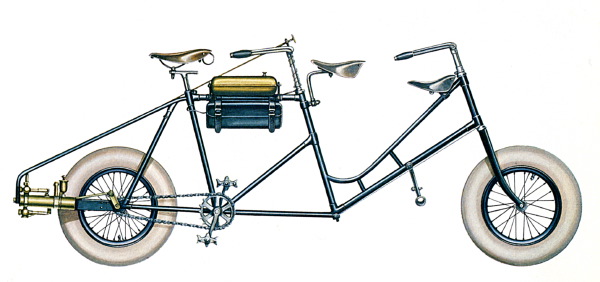

L’invention du bicylindre parallèle horizontal remonte à 1894 avec la Hildebrand et Wolfmüller allemande, l’une des premières motos construites en série de 1894 à 1897, et la Kane-Pennington américaine (ci-contre) qui resta à l’état de prototype. C’est sans doute l’équilibre précaire du modèle monoplace réalisé qui poussa le constructeur à projeter cette version triplace pour rajouter ainsi un peu de poids sur l’avant.

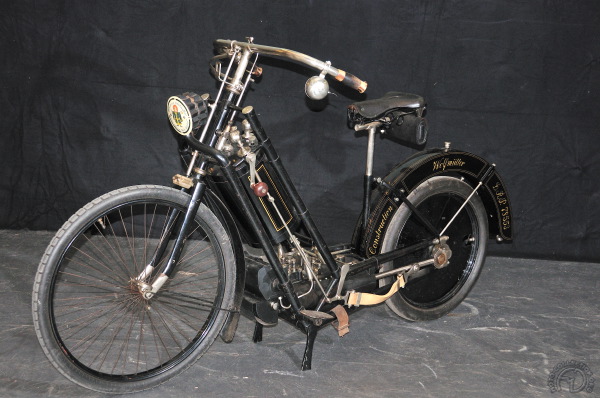

Hildebrand & Wolfmüller, les inventeurs de la moto éponyme affirment en avoir construit quelques centaines d’unités. Le coureur cycliste écossais H.O. Duncan et l’industriel français Louis Superbie qui ont acheté la licence pour la France diront, en 1897, en avoir construit plus de 50 exemplaires siglés « Duncan & Superbie ». En fait il s’avère que c’est l’usine qui en produisit une cinquantaine et aucune ne fut faite en France.

Une précision pour commencer cette revue des bicylindres parallèles à cylindres horizontaux, on ne parle ici, que des motos et scooters de série et pas des machines de compétition. En quatre-temps l’histoire est vite réglée si on fait abstraction des motos de course, 500 Linto, 500 Ultima et autres phénomènes du genre.

Ironie de l’histoire, deux des tout premiers pionniers de la moto sont des bicylindres parallèles et horizontaux. La Hildebrand & Wolfmüller de 1894 qui s’annonce également comme l’une des premières motos produites en série et la Kane-Pennington de la même année (ou de la suivante selon les sources) qui, bien que restée à l’état de prototype, doit être considérée comme la première moto américaine. Les deux ancêtres sont toutefois un peu hors concours dans notre étude du jour. Si leurs cylindres sont en effet bien horizontaux et parallèles, au milieu du cadre pour l’Allemande et, en porte à faux derrière la roue arrière pour l’Américaine, leurs bielles s’articulent directement sur un maneton fixé sur la roue arrière qui fait office de vilebrequin !

Sauf erreur de ma part, il faut ensuite attendre 106 ans pour voir apparaître un autre « horizontal parallel twin » ! Il s’agit du 500 cm3 T-Max Yamaha présenté en 2000 et dont je ne parlerai pas non plus ici, bien qu’il me soit fort cher, mais il n’est pas encore « collector ». Soulignons quand même l’exception d’une nouvelle disposition moteur plus d’un siècle après les débuts de la moto… Pourquoi donc une telle désaffection des constructeurs ? Les quelques ingénieurs interrogés sur cette absence citent essentiellement la longueur d’un tel moteur alors que leur but est de limiter l’empattement au maximum tout en augmentant (sur les motos modernes) la longueur du bras oscillant. Seul l’encombrement réduit en hauteur a finalement décidé Yamaha, en 2000, puis Honda et Suzuki l’année suivante, à choisir cette disposition pour leurs gros scooters et d’autres suiveurs sont annoncés. Cette longue absence en bicylindre reste néanmoins pour moi une énigme surtout quand on considère les succès d’un grand nombre de monocylindres horizontaux !

Étonnante différence d’échelle entre ce Rumi 125 Formicchino de 1954 le scooter vedette des années 50 et le plus célèbre des bicylindres horizontaux deux temps, et le Yamaha 500 T-Max sorti en 2000, premier twin horizontal quatre temps de série depuis la Hildebrand & Wolmuller !

Spada, Moto-Bécanette 150 cm3 1922 : La première !

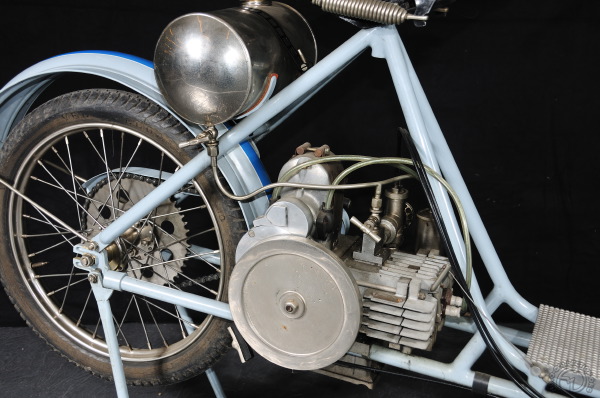

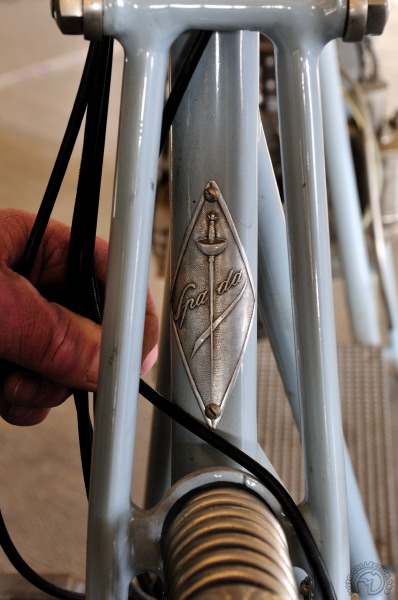

Aussi sophistiquée que le moteur, la partie cycle est un véritable treillis tubulaire qui devait être relativement rigide pour un cadre ouvert.

L’histoire des quatre-temps étant réglée passons aux deux-temps et, sans chercher l’exhaustivité absolue, la liste est quand même bien réduite. Tout commence, semble-t-il, en France avec l’étonnante le Moto-Bécanette de 1922 due à la mystérieuse marque Spada de 1922 exposée au musée Baster à Riom.

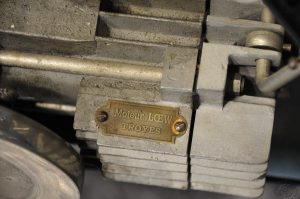

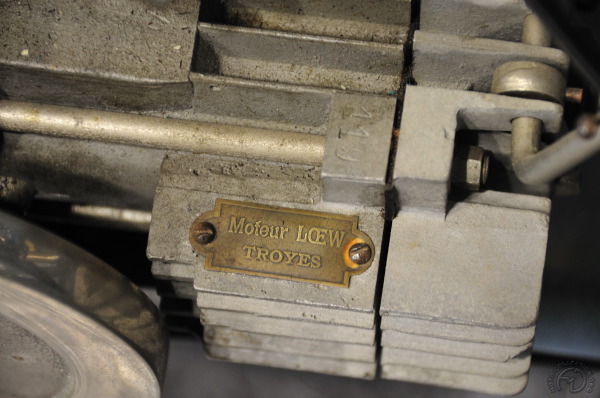

Il faudra ensuite attendre les années cinquante et les Rumi pour voir réapparaître cette disposition moteur. Comme c’est souvent le cas pour les nouveaux concepts celui de la Moto-Bécanette vient d’une firme jusqu’alors sans aucune expérience motocycliste. Ce fabuleux précurseur du Rumi a en effet été créé en France à Troyes en 1921 par Louis Lœw et Roger Paupe, nous apprend une étude réalisée en 2001 par le Motocyclettiste. La distribution était assurée par H & R Clergé (les frères Eichel) qui, dans la même ville de Troyes, ont créé la marque Prester en 1926. La Moto-Bécanette Spada, « la plus gracieuse du monde » affirme son catalogue de 1922, arrive malheureusement avec un petit temps de retard sur la grande vogue des scooters-patinettes qui s’essouffle déjà en ce début des années vingt. Contrairement au très populaire Vélauto de Monet Goyon, de dessin similaire, sa distribution restera confidentielle.  Dommage, car le moteur siglé Lœw de ce bel ancêtre du scooter est résolument moderne et aurait mérité une plus belle carrière. Les cylindres chemisés sont en aluminium tout comme les pistons. De côtes super carrées (44 x 49 mm), ce 150 cm3, alimenté par un unique carburateur, annonce fièrement être utilisable de 300 à 4 500 tr/min, un bien beau régime en son temps, avec une vitesse maxi dépassant les 70 km/h ! On peut même supposer que la Moto-Bécanette atteignait cette allure sans trop se tortiller, car ses constructeurs se sont tout autant décarcassés pour la partie cycle que pour le moteur. Ce treillis tubulaire semble particulièrement rigide pour un cadre ouvert avec un triple berceau sur l’avant, deux tubes dédoublés et entretoisés sous la plate forme centrale et une robuste triangulation sur la partie arrière. La Spada était livrée soit en fourche rigide, soit avec la belle parallélogramme à ressort horizontal travaillant en extension qui apparaît sur l’exemplaire du musée Baster à Riom. Conception moderne, encore avec la transmission par chaîne alors que les courroies restent monnaie courante en ce début des années vingt. Embrayage et boîte de vitesses sont en option (+ 300 F) et le démarrage s’effectue à la poussette, aidé si besoin par un décompresseur sur les deux cylindres. Quant aux freins, hmm, mieux vaut ne pas trop y compter : de simples patins type vélo à l’avant (non montés ici) et un autre patin s’appuyant sur le volant d’inertie extérieur du moteur !

Manque de moyens, des constructeurs troyens qui ne font pratiquement pas de publicité, ennuis techniques, problèmes de production… on ne le saura sans doute jamais, mais la diffusion de cette superbe Moto-Bécanette reste ultraconfidentielle alors qu’elle ne vaut pourtant que 2000 F (sans les options) soit les deux tiers du prix de son beaucoup plus frustre rival, Le Vélauto 270 cm³de Monet Goyon proposé cette même année 1922 à 3 000 F.

Pas d’embrayage ni de boîte de vitesses, le démarrage s’effectue à la poussette, un prospectus promet toutefois ces deux perfectionnements en option pour 300 F, mais on n’en connaît aucune image.

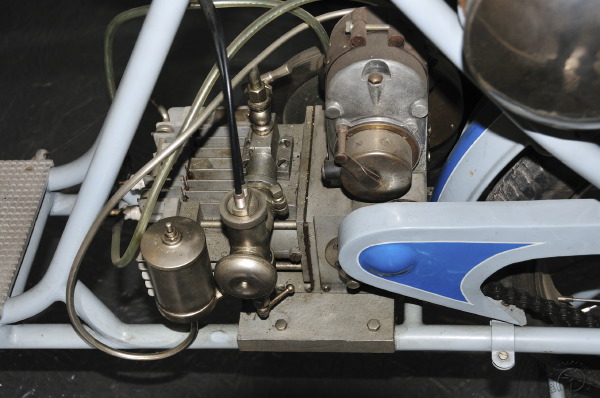

Notez le frein à patin sur l’arrière du volant  et la commande du décompresseur sur la culasse démontable.

Un petit robinet permet d’envoyer une giclée d’essence en direct dans les cylindres et sert à dégommer le moteur avant le démarrage. Précaution bien utile dans ces années où le mélange est à 15 % !

La fourche à parallélogramme proposée en option fait travailler en extension un ressort horizontal. La Moto-Bécanette du musée Baster porte le n° 119 ce qui signifie, sans doute, qu’il y en a eu au moins 19 produites.

1895 – 2000 : 105 ans de twins horizontaux

Sur l’Hildebrand & Wolmüller, les deux bielles sont directement fixées sur la roue arrière qui sert de vilebrequin. Deux lanières en caoutchouc aident au rappel des pistons en position haute ! Étonnamment c’est dans une publication de l’époque au Japon qu’on trouve toute une série de photos du bicylindre de l’Hildebrand & Wolfmuller démonté.

Le Rumi fut imaginé par l’ingénieur Pietro Vassena en 1949 et ses premières versions furent des motos en 1950. La photo est une 125 Sport de 1951, la même année apparaît le scooter Scoiatolo  à grandes roues de 14 pouces et le célèbre Formicchino ne naît qu’en 1954.

Le Yamaha 500 T Max naît en 2000 d’une requête du Product Planning de Yamaha Motor Europe dont j’eus l’honneur de faire partie. Son moteur quatre temps à simple ACT a la particularité de posséder un troisième piston qui équilibre les vibrations inhérentes à un bicylindre calé à 360°.
