Wooler twins 1919-1926 : « l’Album photos »

L’historique des Wooler bicylindres à plat vous a été contée en détail dans deux fiches.

Une première consacrée à la  fameuse « Flying Banana » 350 semi culbutée commercialisée de 1919 à 21 dans sa version à variateur et courroie puis, jusqu’en 1926, avec trois vitesses et une chaîne secondaire.

La seconde fiche sur la très sophistiquée version de 1923 à 26 dont vous déciderez par vous même si vous la considérez comme culbutée ou à arbre à cames en tête !

Voici le complément en images.

Les dessins et images d’archives sont extraites du remarquable ouvrage « Wooler » de Benito Battilani, édité en Italie par Edizioni ASI services s.r.l., Turin. ISBN 9788898344239

Le monocylindre des débuts

Le modèle Colonial de 1913 animé par le monocylindre deux temps eut un certain succès pendant quelques années et battit même des records sur l'autodrome de Brooklands
Le monocylindre Wooler à l'état de projet dès 1909 et produit de 1911 à 1915 utilise un piston à double effet avec une partie avant active où se produit l'explosion et une partie inférieure qui aspire le mélange et le tranfère vers la partie avant via un conduit externe équipé d'une soupape anti-retour.

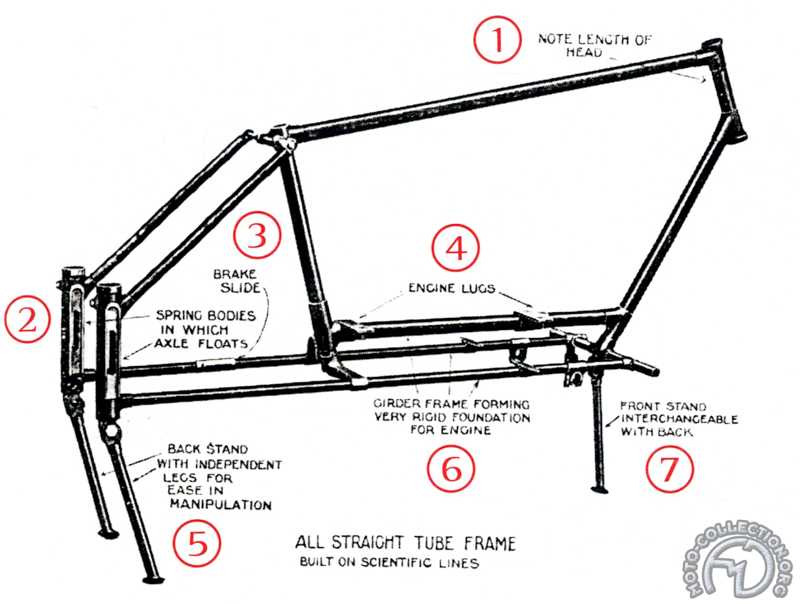

Le cadre entièrement en tubes droits (renforcé après le type Colonial de 1913) équipera les Wooler mono et bicylindre jusqu'en 1926.

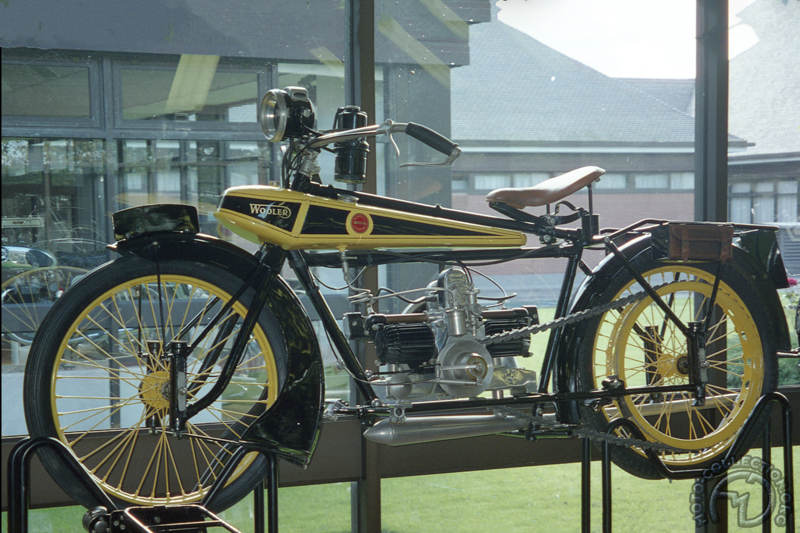

Produite de 1919 à 1921, la 350 bicylindre à plat à soupapes d’échappement culbutées et d’admission automatiques deviendra le modèle iconique de Wooler.
1920 : la Banane volante fait son apparition en Belgique.
Les résultats sportifs mis à l’honneur dans un Motor Cycling de juin 1920.
Le principal argument de sa publicité est sa facilité d’entretien. La moto est entièrement démontable avec seulement deux clés plates.

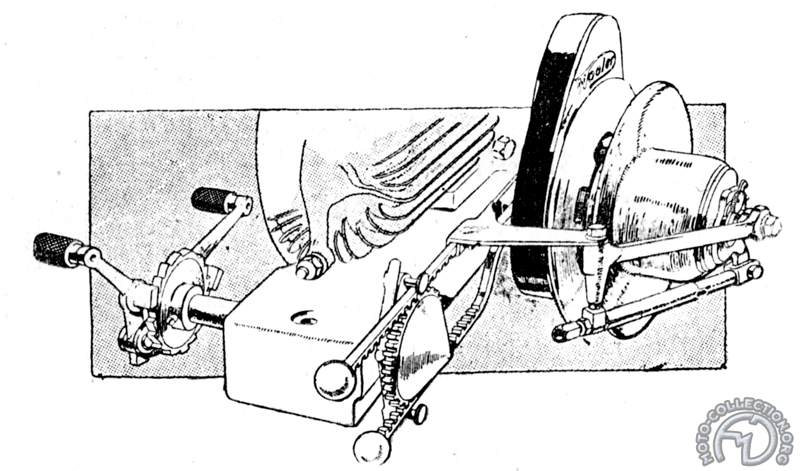

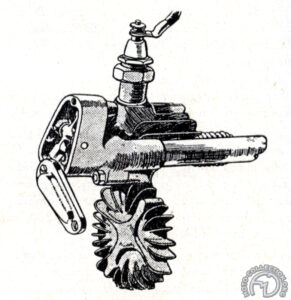

A gauche : Les soupapes d’échappement de la 350 Flying Banana sont commandées par des culbuteurs totalement enclos. A droite : Le très curieux dispositif de commande d’embrayage au pied.

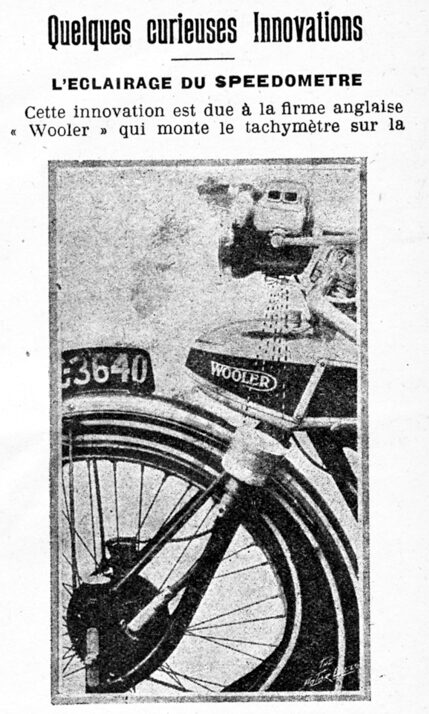

La Flying Banana était étudiée dans ses moindres détails comme le montre ici l’éclairage du compteur par une fenêtre sous le phare.

La 500 Wooler à arbre à cames en tête

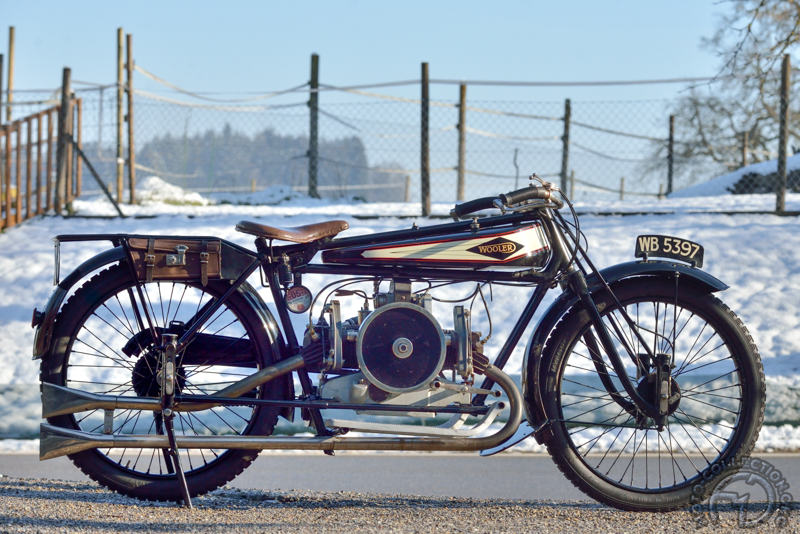

Cette toute dernière production de la Wooler à ACT datée d'environ 1926 porte le numéro moteur 10010 ce qui laisse supposer qu'il n'y en aurait eu qu'une dizaine produites.

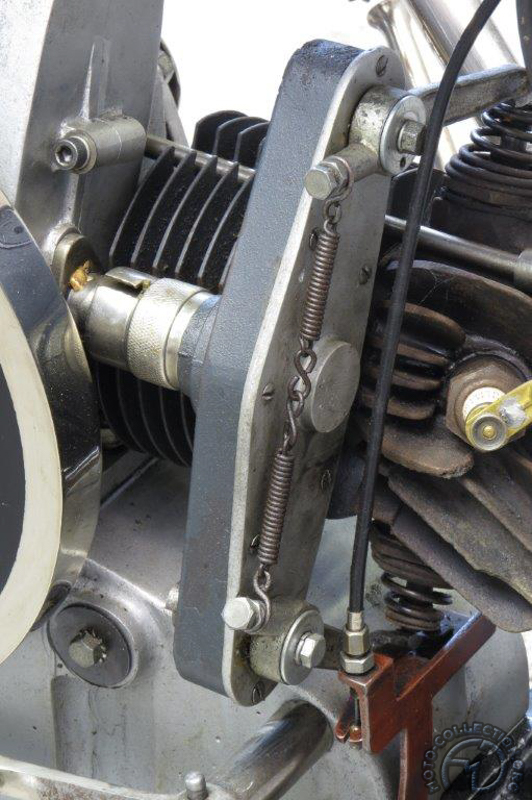

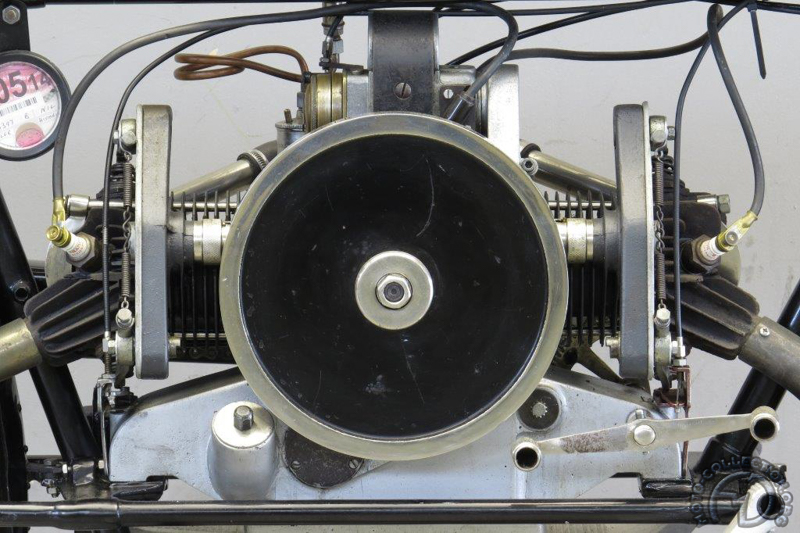

Un arbre vertical entraîne deux cames qui actionnent deux grands culbuteurs en L. enfermés dans ces curieux carters oblongs.

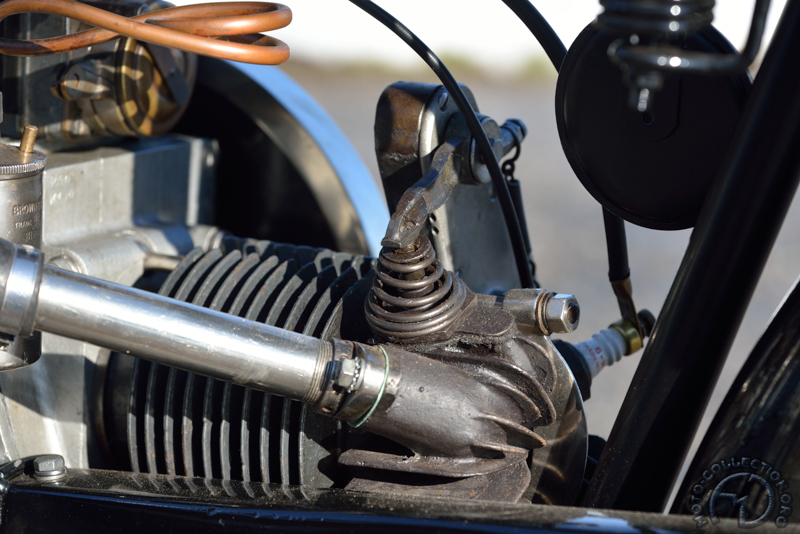

Ressorts de soupapes coniques.

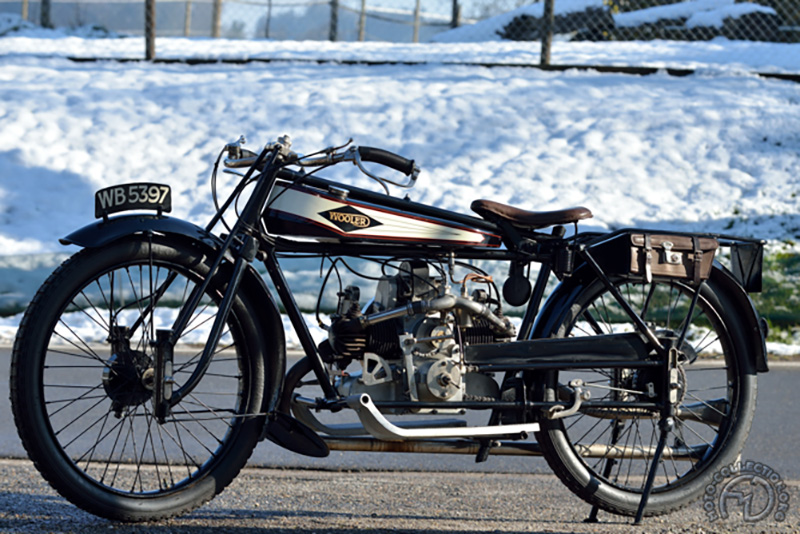

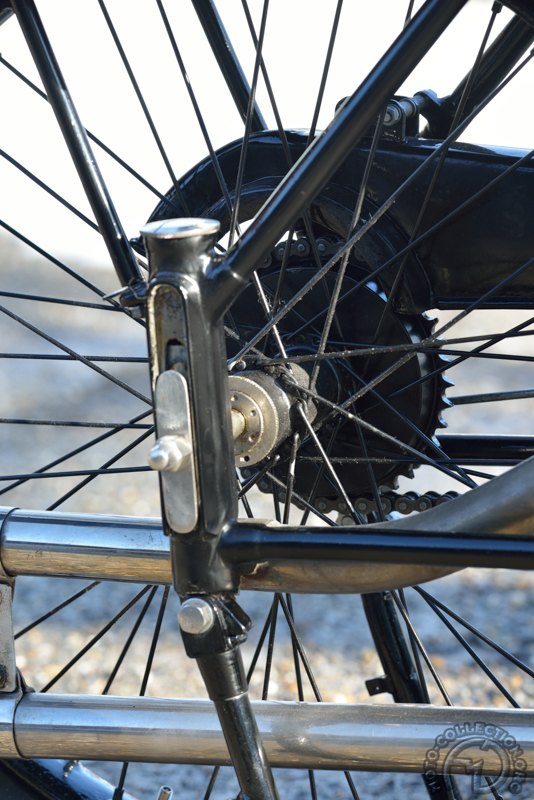

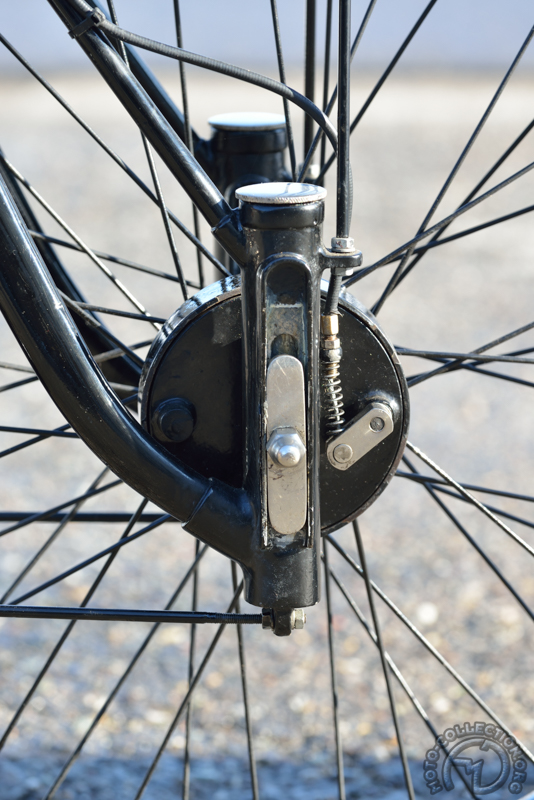

Les traditionnelles suspensions coulissantes des Wooler.

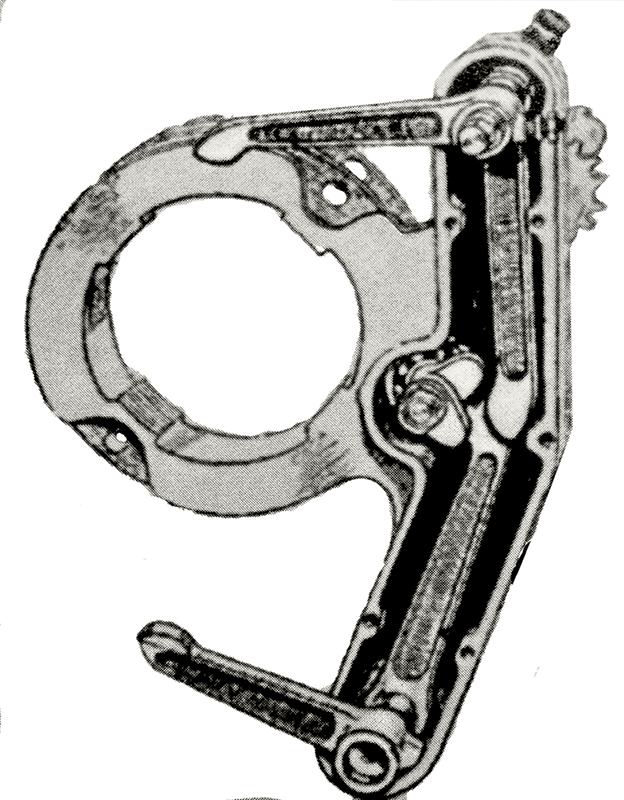

Longs culbuteurs en L et spupapes sont rappelées par des ressorts coniques. A vous de choisir si vous le considérez comme un moteur culbuté ou à ACT!

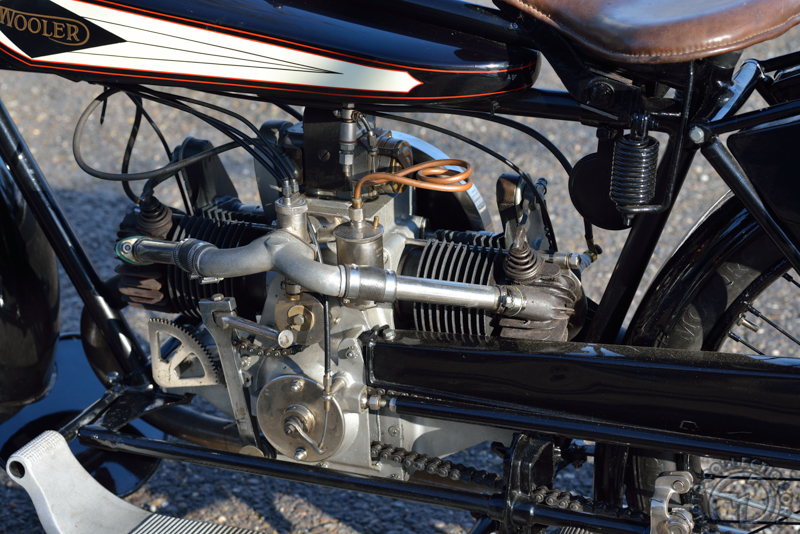

Le moteur côté admission avec son système de kick par chaîne et secteur cranté.
